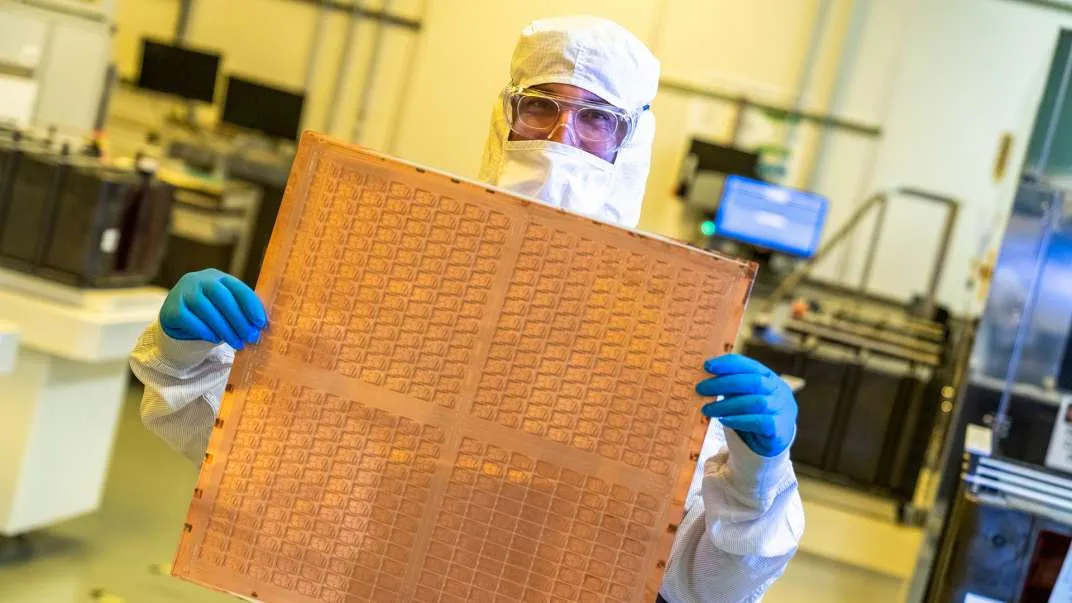

Intel przedstawił rewolucyjny plan wprowadzenia technologii szkła do procesu produkcji chipów. Ta innowacja, która ma zostać wdrożona do końca dekady, umożliwi Intelowi upakowanie 30 bilionów tranzystorów w jednym chipie.
Przejście na podłoża szklane po dziesięciu latach badań pozwala na zwiększenie powierzchni chipów o 50% i gwarantuje, że branża pozostanie zgodna z prawem Moore'a, które przewiduje podwojenie liczby tranzystorów w czasie.
Przejście na podłoża szklane wynika z faktu, że podłoża organiczne zbliżają się do granicy. Intel planuje budowę systemów w pakiecie (SiP) 24 x 24, co stanowi znaczną poprawę w porównaniu z obecną normą dotyczącą czterech chipów, szczególnie przydatną w przypadku obliczeń o wysokiej wydajności.
Oprócz zwiększenia gęstości tranzystorów, podłoża szklane poprawiają dostarczanie mocy i zapewniają lepszą łączność chipów. Oczekuje się, że posunięcie Intela ustanowi nowy standard w branży, a inni producenci półprzewodników prawdopodobnie pójdą w ich ślady.
